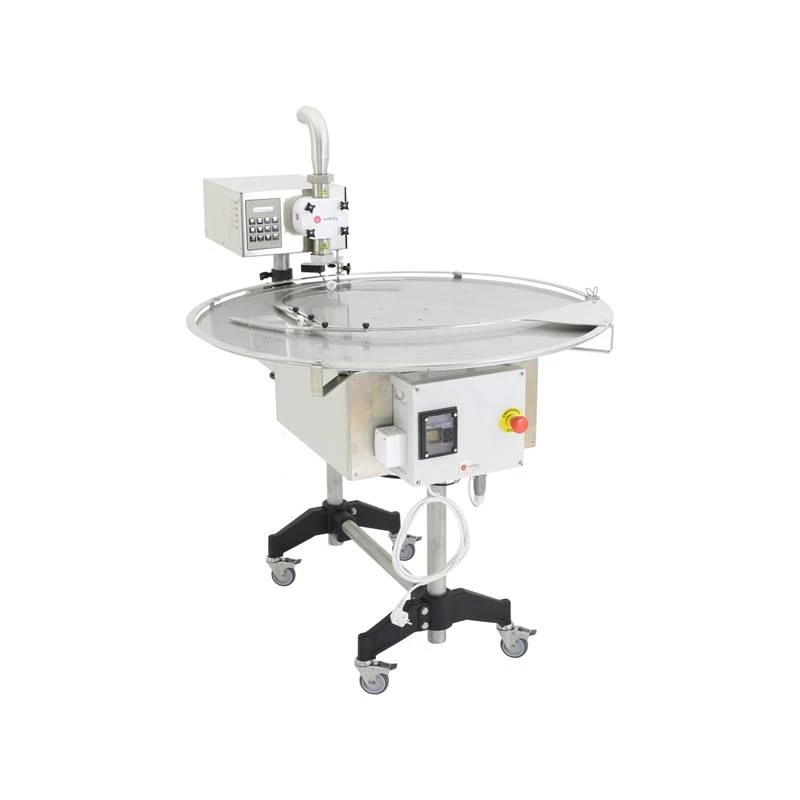

Station de remplissage complète d'usine : la doseuse DANA 2000+ est reliée par une console à la table rotative Ø 100 cm, et les pots arrivent seuls sous la tête de remplissage.
Ce qu'on achète ici, ce n'est pas la doseuse : c'est la ligne. On pose les pots vides sur la table et la rotation les amène un par un. Un capteur détecte le pot sous la tête (la cellule photoélectrique et l'interrupteur à tige sont fournis), arrête la table et lance le remplissage ; la dose programmée atteinte, la table repart. L'opérateur ne fait que réapprovisionner et retirer les pots pleins.
01 · C'EST LA TABLE QUI COMMANDE
La pompe donne de l'ordre de 610 kg/h, mais ce n'est pas la cadence de la ligne : la cadence réelle vient de la combinaison entre la vitesse de table et la taille du pot. Un petit pot se remplit en une seconde et c'est la table qui commande ; un grand inverse le rapport.
Le chiffre qui compte pour dimensionner n'est donc pas celui de la pompe, mais celui d'un essai avec le format à conditionner. Dites-nous votre pot et nous vous dirons à quoi vous attendre.
Si des pots sont remplis deux fois ou passent sans être remplis, vérifiez ensemble la vitesse et T1 BLOCK TIME: cette durée empêche la cellule de détecter à nouveau le pot qui vient d’être rempli. Réajustez-la à chaque changement de format ou de vitesse et vérifiez le passage avec des pots vides avant de remplir.
02 · POTS DE Ø30 À Ø115 MM
Elle accepte des pots de Ø 30 à 115 mm de diamètre et de 30 à 190 mm de hauteur. Cette plage couvre largement la gamme standard du miel : les pots d'un demi-kilo font environ Ø 75 × 110 mm et ceux d'un kilo Ø 95 × 145.

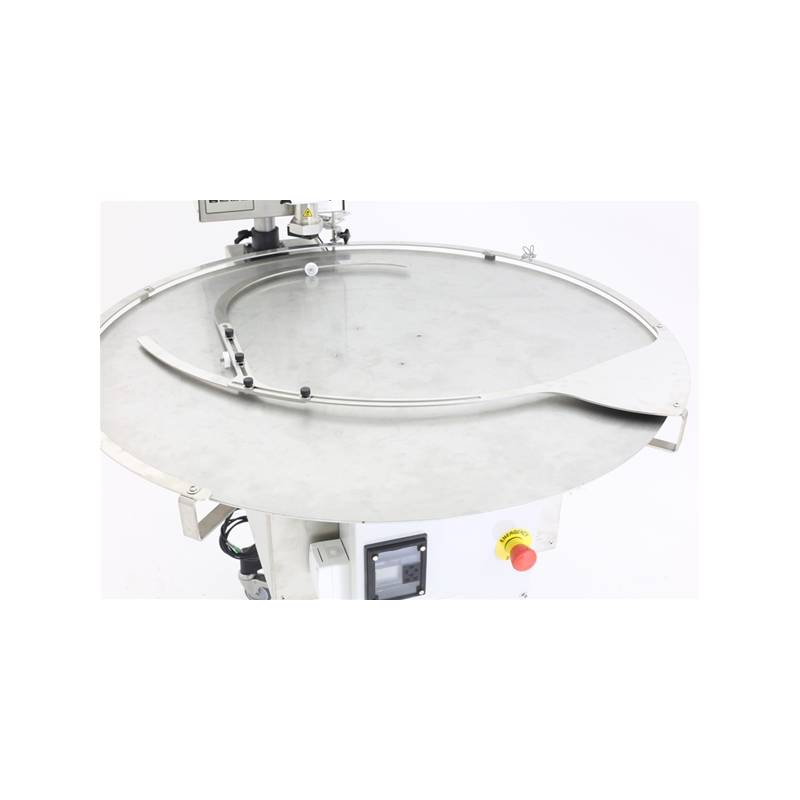

Le rail se règle sur la taille du pot et la doseuse, montée sur la console, se règle verticalement et horizontalement : c'est ce qui permet de changer de format sans changer de machine. La précision de dosage annoncée est de ±1 g, et le remplissage démarre à 10 grammes.
Si vous avez déjà une DANA 2000+, sachez que la table rotative Ø 100 vendue seule n'a pas cette console : avec elle, la doseuse se pose sur un support de sol séparé, placé à côté de la table, soit le support électrique, soit le support de sol réglable. La console n'est pas vendue seule : si vous avez déjà la 2000+ et voulez ce même montage, la pièce à prendre est la table rotative Ø100 avec console, c'est-à-dire cette même table sans la doseuse.
03 · LA BUSE ANTI-GOUTTE
Le miel file. Sans coupure nette à la fin de chaque dose, chaque pot laisse un fil sur la table, sur le bord du pot suivant et sur l'étiquette. La buse anti-goutte, avec sa croix de coupe Ø 20, est incluse et c'est elle qui sépare une ligne présentable d'une ligne à nettoyer toutes les heures.
La station comprend en outre pédale, tuyau de 2", raccord coudé, clapet anti-retour et seringue de dosage. La pédale permet de déclencher une dose manuelle sans retirer le pot de la table, utile pour compléter ou pour calibrer.
04 · RACCORD DE 2 POUCES : DN50
Le raccord de tuyau est en 2 pouces, soit DN50, le calibre des grands maturateurs et des pompes de salle. Si votre installation est en pouce et demi (DN40), il faudra des réductions.
La consommation est de 575 W en 230 V — un peu plus de deux ampères — : l'électricité n'est donc pas un souci. La table est montée sur roulettes : on l'amène là où l'on conditionne, puis on la remet à sa place. Fabrication danoise Swienty.
05 · AVANT D'ACHETER
Ligne complète de conditionnement, pas une doseuse isolée.
| ✓ ÇA CONVIENT | Conditionnement en série de pots de Ø 30 à Ø 115 mm, sur ligne DN50. |
| ⚠ PRÉVOIR DE LA PLACE AU SOL | Elle tient debout sur ses roulettes, sans plan de travail, mais il faut de la place pour la station et pour réapprovisionner et retirer les pots. Elle est livrée sur une palette de 120 × 80 × 125 cm, 168 kg ; mesurez la place avant de commander. |
| ✕ PAS UNE DOSEUSE À MAIN | C'est une station de conditionnement en série. Pour conditionner de temps en temps à la main, c'est beaucoup trop de machine. |
| Ensemble | Doseuse DANA api MATIC 2000+ reliée par console à la table rotative automatique Ø 100 cm, sur roulettes |
|---|---|
| Détection | Cellule photoélectrique et interrupteur à tige, fournis |
| Plage de remplissage | À partir de 10 g, sans limite haute |
| Précision | ±1 g |
| Pots admis | Ø 30 à 115 mm · hauteur de 30 à 190 mm |
| Programmes | 20 programmes de remplissage mémorisables |
| Capacité de la pompe | Environ 610 kg/h |
| Réglages | Rail réglable selon le pot ; doseuse réglable verticalement et horizontalement sur la console |
| Raccord | Tuyau de 2 pouces (DN50) |
| Alimentation | 230 V · 575 W |
| Inclus | Cellule photoélectrique et interrupteur à tige, pédale, clapet anti-retour, seringue de dosage 0-60 ml, buse anti-goutte avec croix de coupe Ø 20, tuyau de 2" (50 mm) avec raccord coudé BS 1½-2" et collier de serrage, écrous BS 1½", 2 pieds et kit de pièces de rechange |
| Emballage | Palette 120 × 80 × 125 cm, 168 kg |
| Fabrication | Swienty, Danemark |
| Référence | 110885 |
