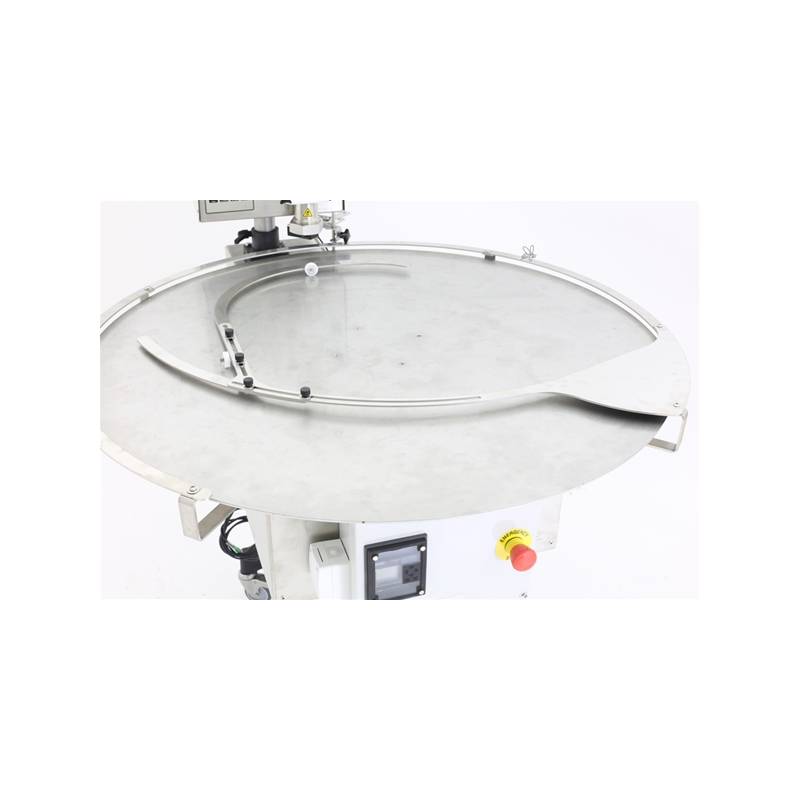

Honig-Abfüllmaschine DANA® 2000+ mit Drehtisch ø100

01 · DER TISCH BESTIMMT, NICHT DIE PUMPE

Gut zu wissen, bevor man Leistung rechnet

Die Pumpe liefert rund 610 kg/h, doch das ist nicht der Takt der Linie: den bestimmt das Zusammenspiel aus Tischgeschwindigkeit und Glasgröße. Ein kleines Glas ist in einer Sekunde voll und der Tisch bestimmt; ein großes kehrt das Verhältnis um.

Die Zahl, auf die es bei der Auslegung ankommt, ist deshalb nicht die der Pumpe, sondern die aus einem Versuch mit dem Format, das abgefüllt wird. Nennen Sie uns Ihr Glas, wir sagen Ihnen, was zu erwarten ist.

02 · GLÄSER VON Ø30 BIS Ø115 MM

Und die Konsole stellt die Abfüllmaschine in beide Richtungen ein

Sie nimmt Gläser mit Ø 30 bis 115 mm und 30 bis 190 mm Höhe. Dieser Bereich deckt die Standardlinie für Honig locker ab: Halbkilogläser liegen bei etwa Ø 75 × 110 mm und Kilogläser bei Ø 95 × 145.

Die Schiene wird auf die Glasgröße eingestellt, und die Abfüllmaschine lässt sich an der Konsole vertikal und horizontal verstellen — das erlaubt den Formatwechsel ohne Maschinenwechsel. Die angegebene Dosiergenauigkeit beträgt ±1 g, und die Füllung beginnt bei 10 Gramm.

Wer schon eine DANA 2000+ hat: Der einzeln erhältliche Ø-100-Drehtisch hat diese Konsole nicht. Mit ihm steht die Abfüllmaschine auf einem eigenen Bodenständer neben dem Tisch, entweder dem elektrischen Bodenständer oder dem verstellbaren Bodenständer. Die Konsole gibt es nicht einzeln: Wer die 2000+ schon hat und genau diesen Aufbau möchte, nimmt den Drehtisch Ø100 mit Konsole, also diesen Tisch ohne die Abfüllmaschine.

03 · DIE TROPFSTOPP-DÜSE

Das Detail, das über die Sauberkeit der Linie entscheidet

Honig fädelt. Ohne sauberen Abriss am Ende jeder Dosis hinterlässt jedes Glas einen Faden auf dem Tisch, auf dem Rand des nächsten Gebindes und auf dem Etikett. Die Tropfstopp-Düse mit Kreuzabschneider Ø 20 ist enthalten, und sie trennt eine vorzeigbare Linie von einer, die man stündlich putzen muss.

Zur Station gehören außerdem Fußschalter, 2"-Schlauch, gebogener Stutzen, Rückschlagventil und Dosierspritze. Der Fußschalter löst eine Handdosis aus, ohne das Glas vom Tisch zu nehmen — praktisch zum Nachfüllen oder Kalibrieren.

04 · ANSCHLUSS MIT 2 ZOLL: DN50

Prüfen Sie, ob er zu Ihrer Leitung passt

Der Schlauchanschluss hat 2 Zoll, also DN50 — das Maß der großen Abfüllbehälter und der Raumpumpen. Ist Ihre Installation anderthalb Zoll (DN40), braucht es Reduzierungen.

Die Aufnahme beträgt 575 W bei 230 V — gut zwei Ampere —, elektrisch also kein Thema. Der Drehtisch steht auf Rollen: Man schiebt ihn dorthin, wo abgefüllt wird, und danach wieder an seinen Platz. Dänische Fertigung von Swienty.

05 · VOR DEM KAUF

Komplette Abfülllinie, kein einzelner Dosierer.
