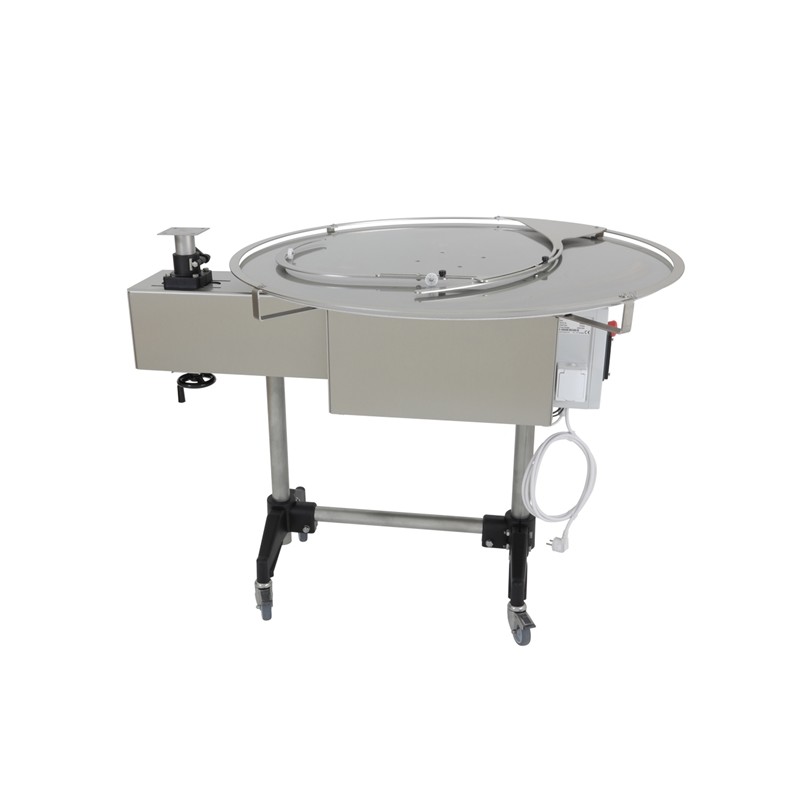

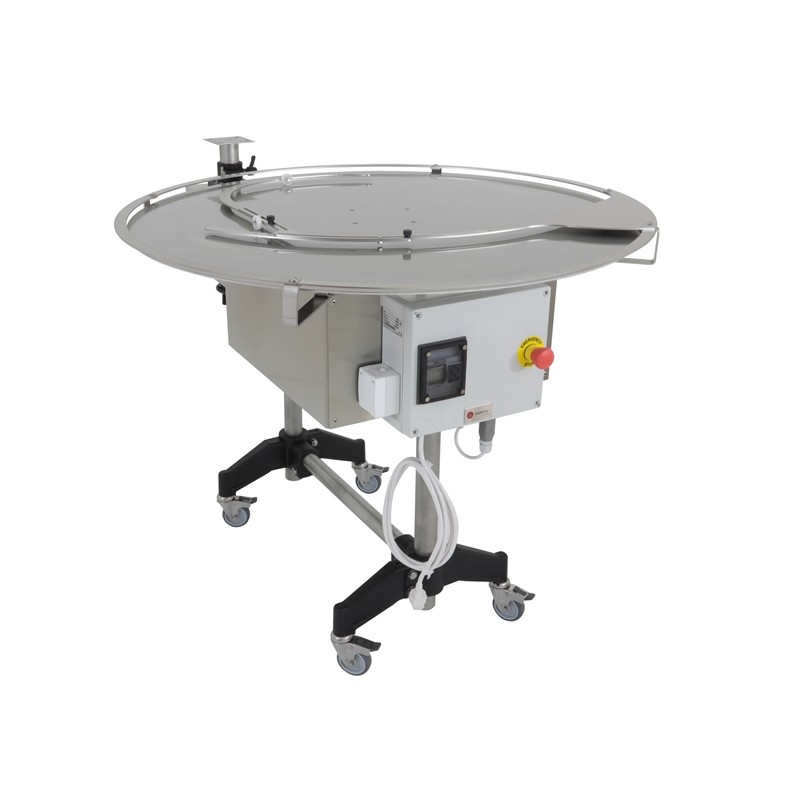

Drehtisch Ø100 mit Konsole für DANA® 2000+

01 · VOM DOSIERER ZUR STATION

Kein Glas mehr unter die Düse stellen: nur noch nachlegen und abnehmen

Mit der Abfüllmaschine allein stellt jemand jedes Glas hin, wartet, bis es voll ist, und nimmt es weg. Mit dem Drehtisch kommen die leeren Gläser in die Zuführzone, und die Drehung bringt sie eines nach dem anderen zur Füllstelle: Der Detektor erfasst das Glas, der Tisch hält an, die DANA dosiert, und danach dreht der Tisch weiter bis zum nächsten Glas. Die vollen Gläser sammeln sich in der Mitte, bereit zum Verdeckeln. Auf dem Tisch haben laut Swienty 48 Gläser gleichzeitig Platz.

02 · DIE KONSOLE

Die Abfüllmaschine sitzt fest am Tisch, nicht daneben

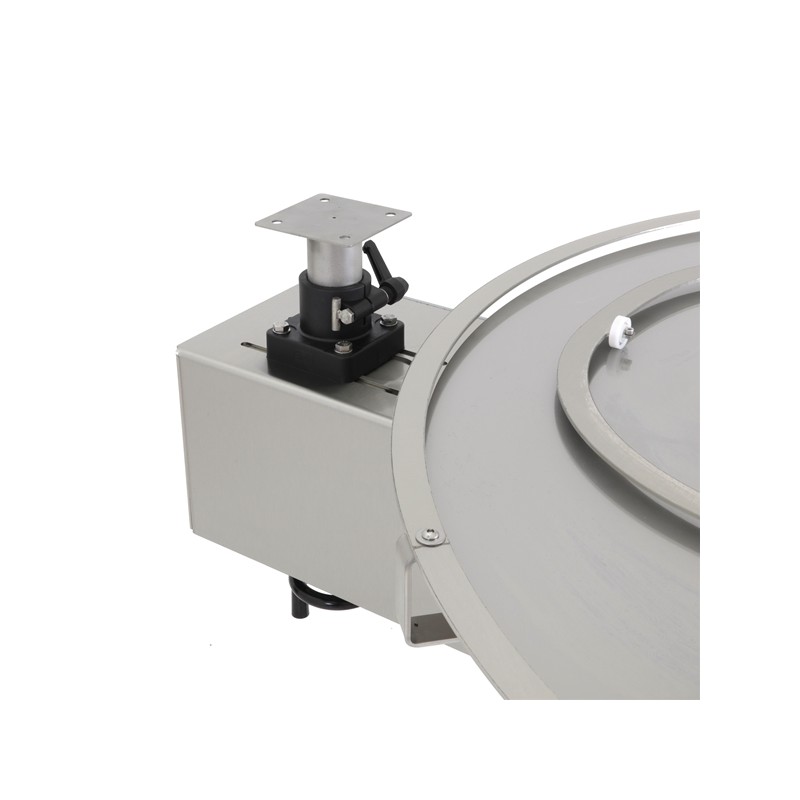

Das unterscheidet ihn vom Drehtisch Ø 100 ohne Konsole. Die DANA 2000+ wird an der Konsole befestigt, die sich horizontal und vertikal verstellen lässt: Mit der horizontalen Einstellung zentrieren Sie die Düse über der Glasbahn, mit der vertikalen lassen Sie ein paar Zentimeter zwischen Düse und Glas. Abfüllmaschine und Tisch bilden eine Einheit auf den Rollen des Tisches und werden zusammen bewegt. Beim Drehtisch ohne Konsole steht die 2000+ auf einem separaten Bodenständer daneben, und das Ausrichten übernehmen Sie selbst. Und: Die Konsole wird nicht einzeln verkauft. Ein Tisch ohne Konsole lässt sich später nicht zu diesem umbauen.

03 · ERKENNUNG UND FORMATE

Lichtschranke und Drahtschalter, beide dabei

Beide Detektoren werden mitgeliefert, und Sie montieren den, der am besten zu Ihrem Glas passt. Der Drahtschalter arbeitet mit Kontakt: Der Draht berührt das Glas, und der Tisch hält an. Die Lichtschranke erkennt es berührungslos, auf 1 bis 30 mm Abstand. In beiden Fällen verschieben Sie den Detektor, bis die Glasmitte genau unter der Düse stehen bleibt, und wiederholen das bei jedem Formatwechsel.

Er nimmt Gläser von Ø 30 bis 115 mm und 30 bis 190 mm Höhe auf, und das Geländer, das Zuführ- und Sammelzone trennt, lässt sich auf jede Größe einstellen. Die Drehzahl ist von 1 bis 12 U/min regelbar, und diese Geschwindigkeit bestimmt zusammen mit der Glasgröße das tatsächliche Tempo der Linie stärker als die Förderleistung der Pumpe. Messen Sie vor der Bestellung das größte Glas, das Sie abfüllen wollen.

04 · VOR DEM KAUF

Je nachdem, was Sie schon im Schleuderraum haben:

Sie erhalten den Drehtisch mit Konsole, Lichtschranke und Drahtschalter. Er läuft mit 230 V und 184 W. Planen Sie Platz für den 1 m großen Tisch mit montierter Abfüllmaschine ein und für die Person, die Gläser nachlegt und abnimmt.
