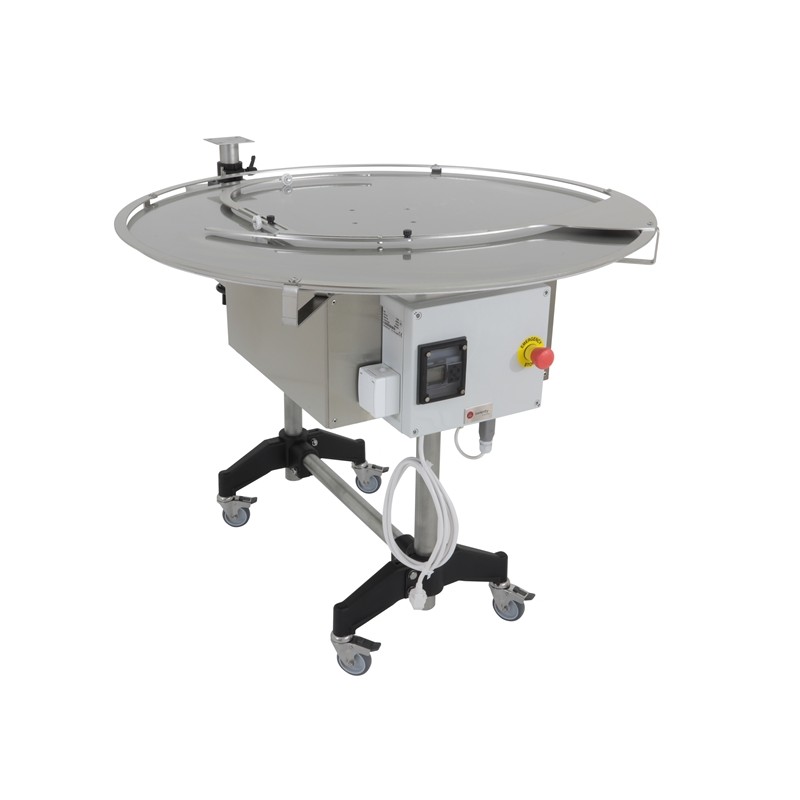

Tavola rotante Ø100 con console per DANA® 2000+

01 · DALL'INVASETTATRICE ALLA STAZIONE

Non metti più i vasi sotto l'ugello: ricarichi e ritiri, e basta

Con l'invasettatrice da sola, qualcuno mette ogni vaso, aspetta che si riempia e lo toglie. Con la tavola, i vuoti si posano nella zona di carico e la rotazione li porta uno alla volta al punto di riempimento: il rilevatore registra il vaso, la tavola si ferma, la DANA dosa e, finito, la tavola riprende a girare fino al vaso successivo. I pieni si raccolgono al centro, pronti per la chiusura. Sulla tavola stanno 48 vasi alla volta, secondo Swienty.

02 · LA CONSOLE

L'invasettatrice è fissata alla tavola, non accanto

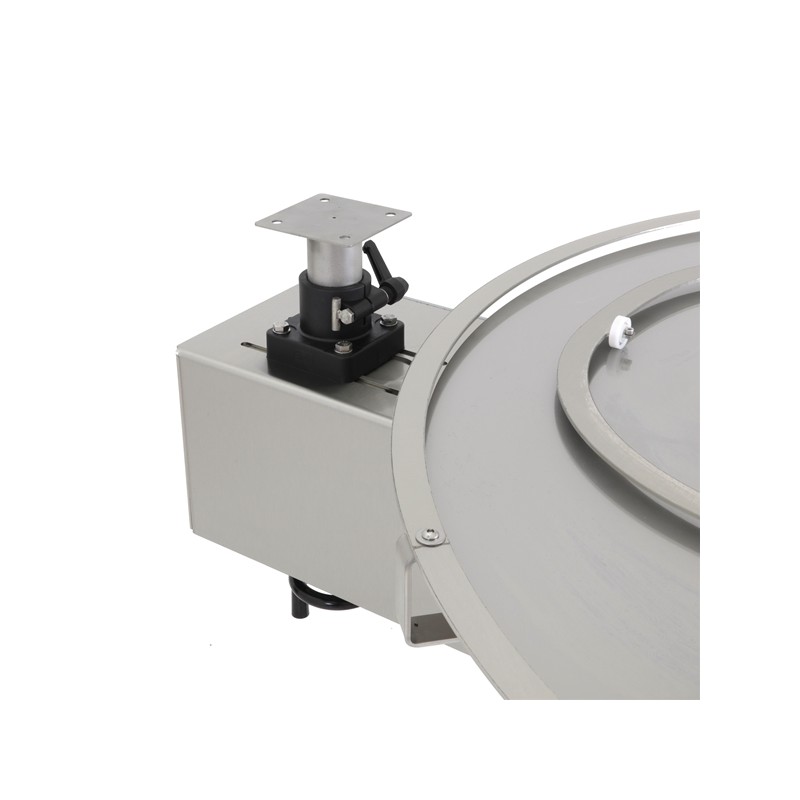

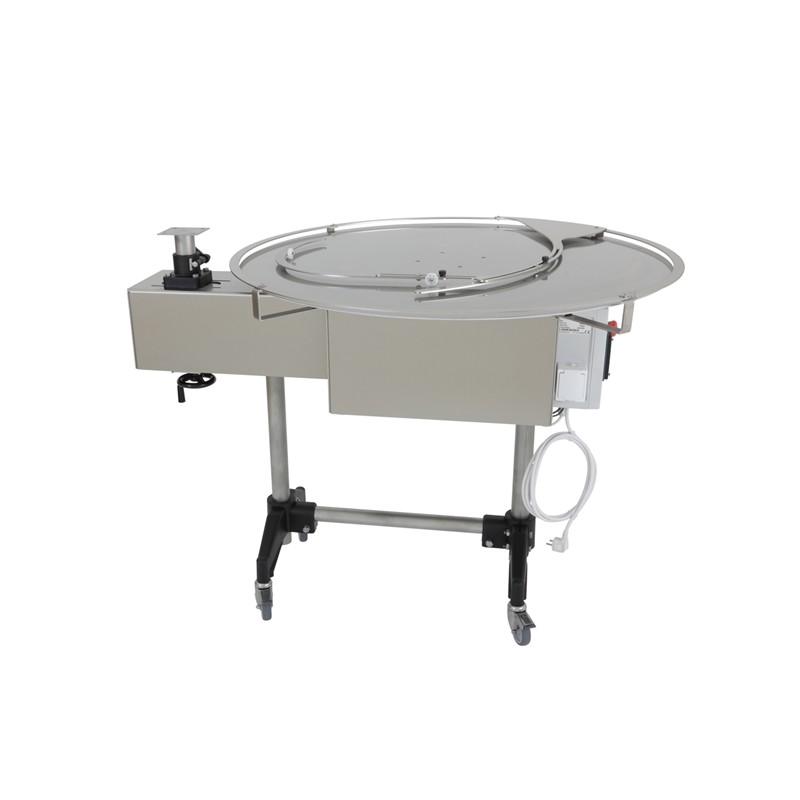

È ciò che la distingue dalla tavola Ø 100 senza console. La DANA 2000+ si fissa sulla console, la mensola che si regola in orizzontale e in verticale: con la regolazione orizzontale centri l'ugello sul corridoio dei vasi, con quella verticale lasci un paio di centimetri tra ugello e vaso. Invasettatrice e tavola diventano un unico blocco sulle ruote della tavola e si spostano insieme. Con la tavola senza console, la 2000+ va su un supporto da pavimento a parte, messo accanto, e allinearla tocca a te. E la console non si vende da sola: una tavola senza console non si può trasformare in questa in un secondo momento.

03 · RILEVAMENTO E FORMATI

Fotocellula e interruttore a filo, entrambi inclusi

Arrivano entrambi i rilevatori, e si monta quello che va meglio con il tuo vaso. L'interruttore meccanico a filo lavora per contatto: il filo tocca il vaso e la tavola si ferma. La fotocellula lo rileva senza toccarlo, a una distanza da 1 a 30 mm. In entrambi i casi si sposta il rilevatore finché il centro del vaso si ferma proprio sotto l'ugello, e si ripete a ogni cambio di formato.

Accetta vasi da Ø 30 a 115 mm e da 30 a 190 mm di altezza, e la guida che separa la zona di carico da quella di raccolta si regola su ogni misura. La rotazione si regola da 1 a 12 giri/min, e questa velocità, insieme alla misura del vaso, detta il ritmo reale della linea più della portata della pompa. Prima di ordinare, misura il vaso più grande che vuoi riempire.

04 · PRIMA DI ACQUISTARE

Dipende da cosa hai già in laboratorio:

Ricevi la tavola con la sua console, la fotocellula e l'interruttore meccanico a filo. Funziona a 230 V con 184 W. Prevedi lo spazio per la tavola da 1 m con l'invasettatrice montata e per la persona che carica e ritira i vasi.
