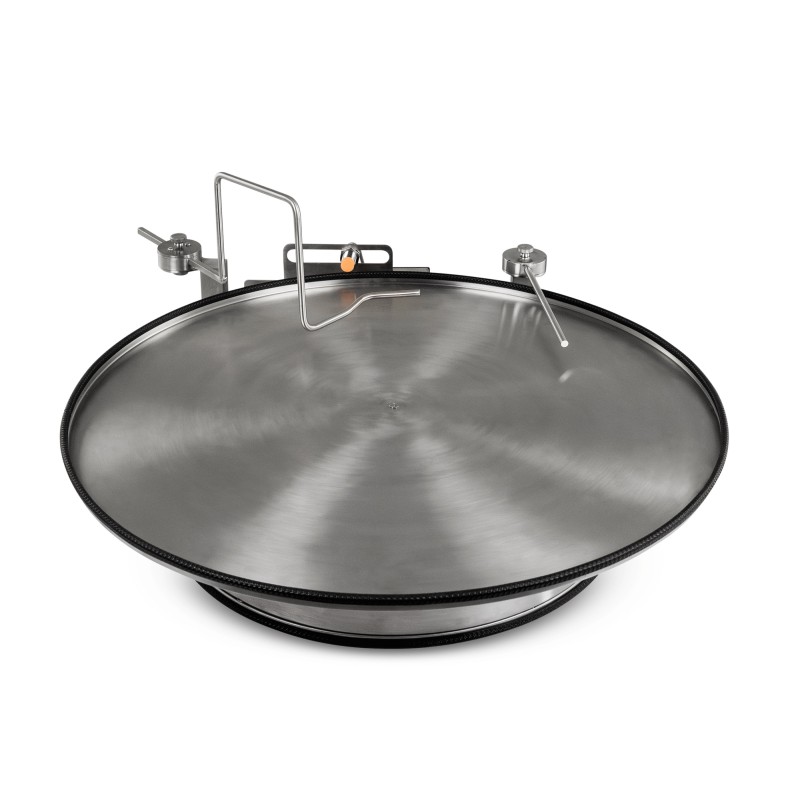

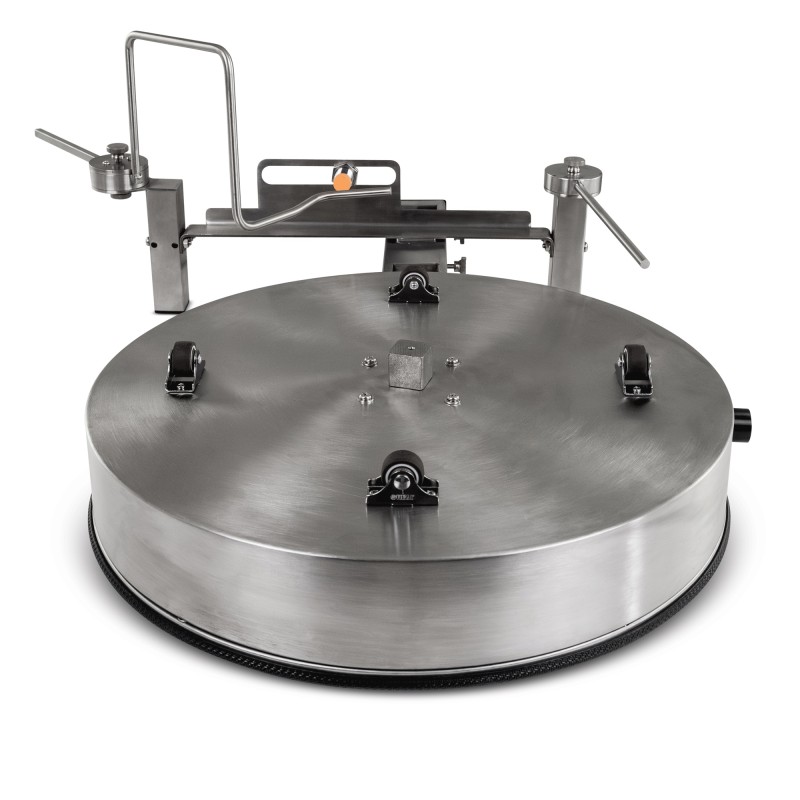

Tavola rotante motorizzata FillOmat® Ø 640 mm

01 · COME ORGANIZZA LA POSTAZIONE

Entrata, riempimento e uscita in un solo percorso

I vasetti vuoti si mettono a sinistra; il piatto li sposta tra le guide fino alla posizione di riempimento e, una volta dosati, li porta a destra per chiuderli e ritirarli. Restano così separate le tre attività della postazione: alimentare, riempire e raccogliere. La tavola automatizza l’avanzamento, non tutto il lavoro: mettere, chiudere e ritirare restano all’operatore. Il motore da 24 V dà 50 W e 20 Nm e muove il piatto fino a 4 giri/min, una rotazione lenta che permette di accordarla alla dose reale.

02 · LA REGOLAZIONE, PRIMA DELLA SERIE

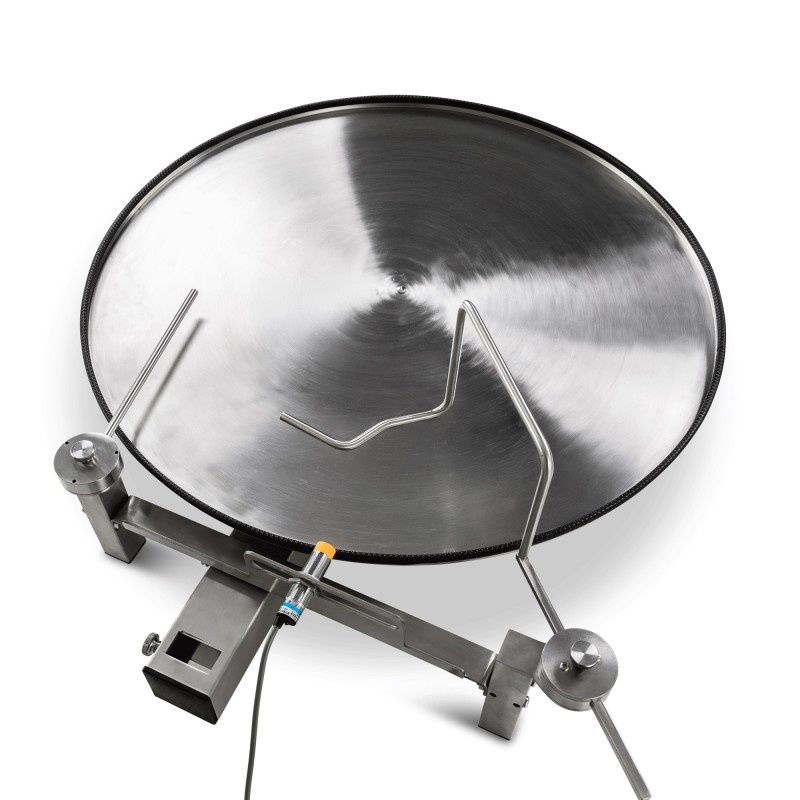

Guide, sensore e un giro a vuoto

La tavola lavora con vasetti da 125 a 1.000 g, ma non in automatico: prima di avviare una serie si regolano le guide e il punto di rilevamento al diametro e alla forma del contenitore, e si fa un giro con alcuni vasetti vuoti. Ogni cambio di formato chiede lo stesso. Il manuale della FillOmat indica di impostare il sensore in modo PNP per il lavoro automatico con la tavola. E mai toccare guide, sensore o vasetti con il piatto in movimento: per pulire o correggere, si ferma e si scollega.

03 · CON COSA VA

La FillOmat, e questo piatto è quello da 640

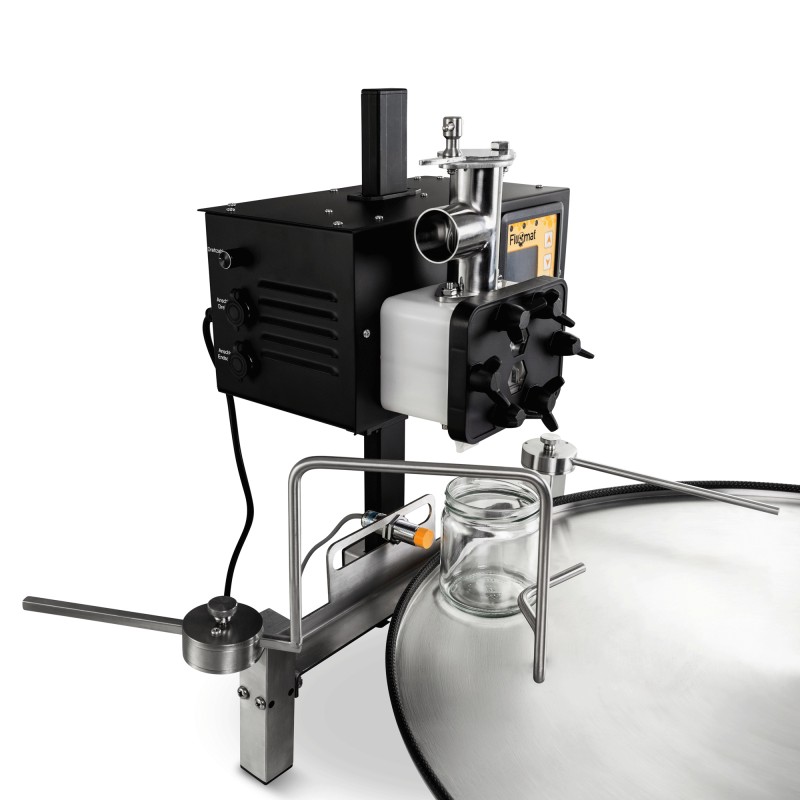

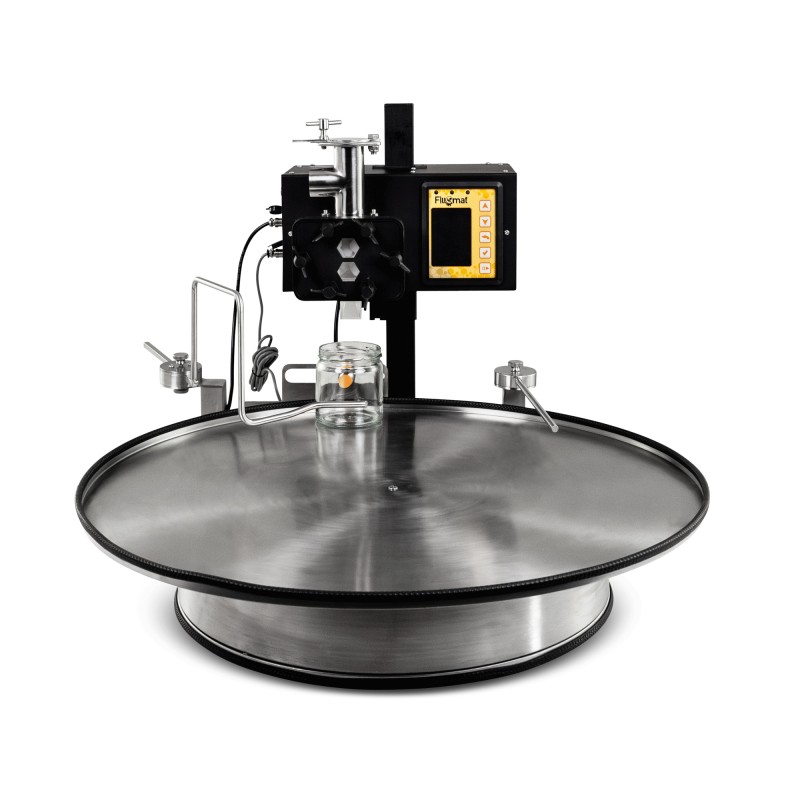

È pensata come complemento della riempitrice per miele FillOmat (2365), il cui modulo di azionamento ha l’attacco per la tavola rotante e la attiva dalle sue impostazioni. Questo articolo è il piatto da 640 mm; quello da 450 è un altro prodotto. Nella stessa famiglia ci sono l’imbuto (2959), il supporto centratore a Y per vasetti (2960), l’ugello antigoccia in silicone (2892) e il sensore di livello del miele (2268). Installatela su una superficie stabile e in piano, e togliete le gocce prima che formino una pellicola.

04 · PRIMA DI ACQUISTARE

Si fornisce la tavola rotante; la riempitrice FillOmat (2365) e i suoi accessori vanno a parte.
