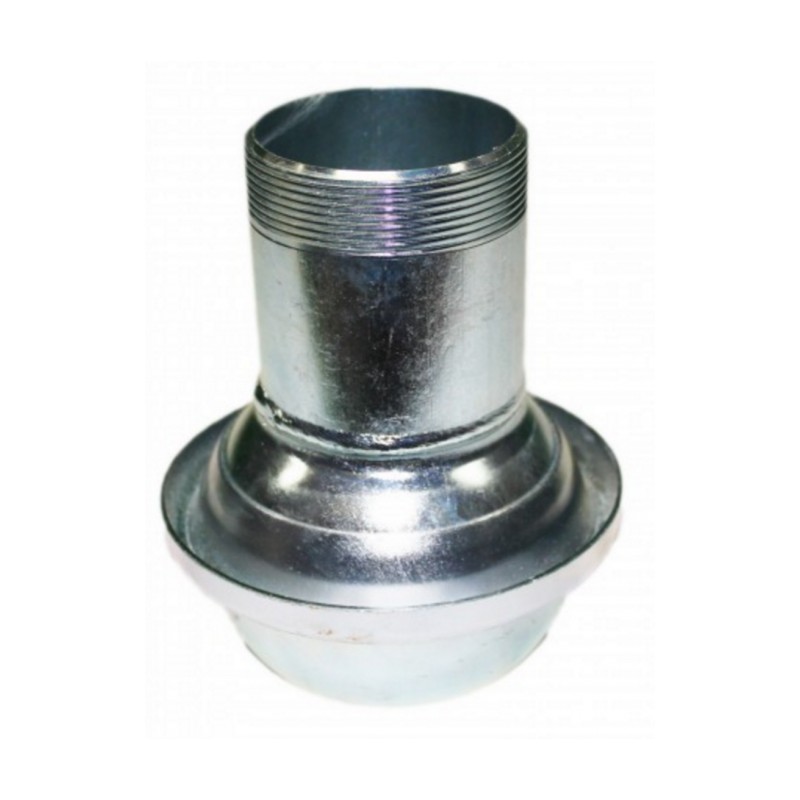

Edelstahl-Kugelkupplung mit Außengewinde 2 Zoll oder 1 1/2 Zoll

54 ,45 € - 56 ,87 €

CB2060003150

Edelstahl-Kugelkupplung mit Außengewinde 2 Zoll oder 1 1/2 Zoll

Bei WhatsApp teilen

54 ,45 € - 56 ,87 € 54 ,45 €

Bruttopreis

Nur noch wenige Teile verfügbar

Tecniman-Kugelstück CB206 aus Edelstahl mit Außengewinde und C-03-Kugelverschluss. Varianten 1½″ (40) und 2″ (50): nach dem Innengewinde des Geräts wählen, nicht nach dem Schlauch. Erfordert passende C-03-Hebelkupplung und Dichtung; Edelstahlgüte, Gewindenorm, Druck und Lebensmittel-Eignung sind nicht angegeben.

Größe

1 1/2"
2"

54 ,45 € - 56 ,87 € 54 ,45 €

Bruttopreis

Nur noch wenige Teile verfügbar

Optionen

SCHLIESSEN

Menge

Optionen auswählen Optionen auswählen

Eilzustellung

Geld-zurück-Garantie

Sichere Bezahlung

Einzelheiten zu Edelstahl-Kugelkupplung mit Außengewinde 2 Zoll oder 1 1/2 Zoll

CB206

BAUREIHE

C-03

KUPPLUNG

1½″ / 2″

AUSSENGEWINDE

INOX

GÜTE K. A.

Tecniman-Kugelstück CB206 aus Edelstahl mit Außengewinde als Kugelseite einer C-03-Hebelkupplung.

Außengewinde bezeichnet den Anschluss am Innengewinde des Geräts, nicht das verriegelnde Gegenstück. Die Kugel wird mit einer C-03-Hebelkupplung verbunden; beide Gewindevarianten verwenden dieselbe Kupplungsgröße.

01 · AUSSEN- ODER INNENGEWINDE

Das Gerät bestimmt die Gewindeart, und zwar andersherum als man denkt

Das ist der teuerste Fehler bei diesem Teil, und er passiert täglich: Das Kugelstück wählst du nicht danach, was du in der Hand hast, sondern nach dem Gewinde des Anschlusses, auf den es kommt. Sieh dir den Ausgang der Pumpe, des Behälters oder des Filters an und entscheide danach. Hat der Anschluss am Gerät ein Innengewinde, passt dieses Teil hier mit Außengewinde; ist der Anschluss außen, brauchst du das Kugelstück mit Innengewinde.

Der Anschluss am Gerät hat Innengewinde	Dieses Kugelstück mit Außengewinde (CB206).
Der Anschluss am Gerät hat Außengewinde	Das Kugelstück mit Innengewinde (CB207), nicht dieses.

02 · VARIANTE WÄHLEN

Maßgeblich ist das Gerätegewinde, nicht der Schlauch

1½″ —als 40 mm angeboten, Referenz CB2060003150— oder 2″ —50 mm, CB2060003200— passend zum Innengewinde von Pumpe, Behälter oder Armatur wählen. Tecniman nennt nur das Nennmaß in Zoll, jedoch keine Norm, Gewindeform, Steigung oder den gemessenen Durchmesser. Das vorhandene Gewinde oder das Datenblatt des Geräts prüfen. Keine vermeintlich ähnliche Größe mit Kraft montieren und nicht vom Schlauchdurchmesser ableiten.

03 · MONTIEREN UND PRÜFEN

Mit passender C-03-Hebelkupplung und Dichtung ergänzen

Leitung stillsetzen, entleeren und drucklos machen; anschließend Gewinde, Kugel und Dichtkante prüfen. Das Teil mit einem für Medium und Einsatz geeigneten Gewindedichtverfahren auf einen kompatiblen Anschluss schrauben. Die Kugel nur mit einer C-03-Hebelkupplung verbinden und auf einen sauberen, unbeschädigten, medienverträglichen C-03-O-Ring achten. Vor Betrieb kontrolliert auf Dichtheit prüfen; nie unter Druck kuppeln oder entkuppeln und das Teil nicht als Absperrventil verwenden.

04 · VOR DEM KAUF

Edelstahl allein ist keine Lebensmittelzulassung

Tecniman nennt Landwirtschaft, Industrie, öffentliche Arbeiten, Wassertransfer und allgemeine Anwendungen. Die aktuellen Unterlagen geben weder Edelstahlgüte und Dichtungswerkstoff noch Druck, Temperatur oder Lebensmittelkonformität an. Bei direktem Honigkontakt sämtliche medienberührten Werkstoffe und ein validiertes Reinigungsverfahren bestätigen. Teile mit Lochfraß, Verformung oder beschädigter Dichtfläche aussondern. Hebelkupplung, Schlauch und O-Ring werden nicht als Lieferumfang ausgewiesen.

PASSEND	Kompatibles Innengewinde und C-03-Hebelkupplung.
BESTÄTIGEN	Gewinde, Dichtung, Druck, Temperatur und Eignung des Kreislaufs.
NICHT ANNEHMEN	304/316, Lebensmittelzulassung oder mitgeliefertes Zubehör.

BESTÄTIGTE DATEN UND GRENZEN

Hersteller	Técnica y Mantenimiento, S.A. · Tecniman
Serie	CB206 · Kugelstück mit Außengewinde
Varianten	1½″ (40 mm nominal) · 2″ (50 mm nominal)
Referenzen	CB2060003150 · CB2060003200
Werkstoff	Edelstahl; Güte nicht spezifiziert
Anschluss	Außengewinde; Norm und Steigung nicht angegeben
Kupplung	Kugelstück · C-03 bei beiden Varianten
Gegenstück	C-03-Hebelkupplung; LTA 1174 für 40/50-mm-Schlauch
Dichtung	C-03-O-Ring; von Tecniman separat als DA398 gelistet
Anwendungen	Landwirtschaft · Industrie · öffentliche Arbeiten · Wassertransfer · allgemein
Offene Daten	Druck · Temperatur · Elastomer · Lebensmittel-Eignung
Entsprechendes Teil mit Innengewinde	CB207 · LTA 1175, für Geräte mit Außengewinde-Anschluss
Funktion	Kupplungsbauteil; regelt oder sperrt den Durchfluss nicht
