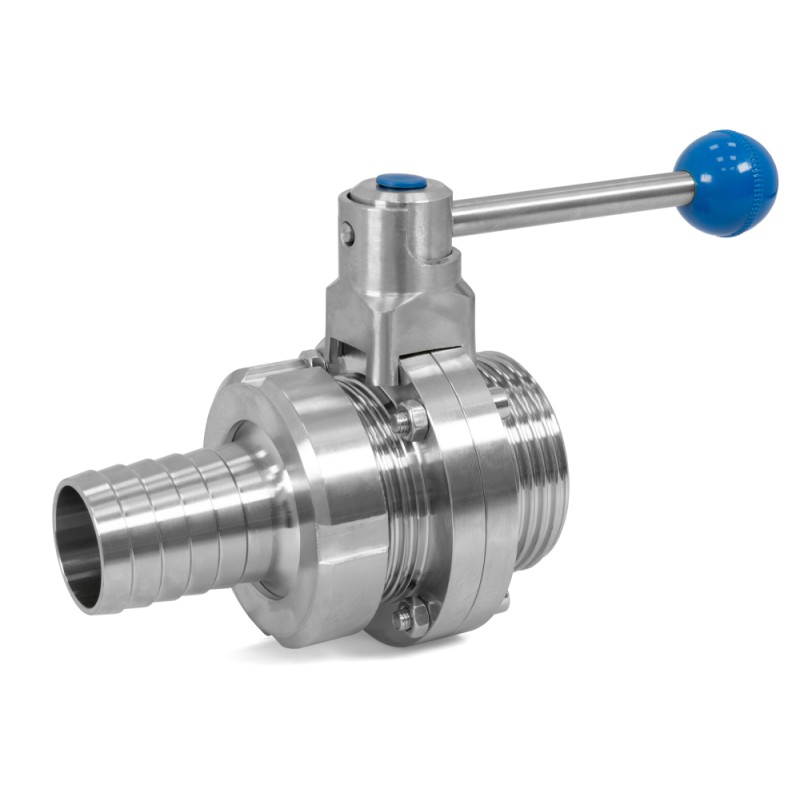

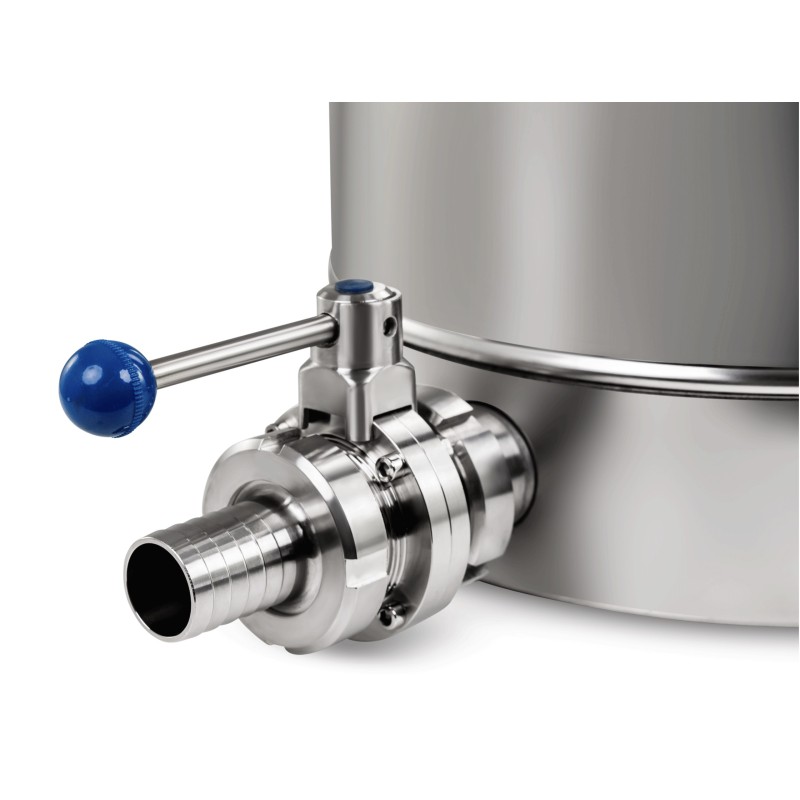

Scheibenventil DN 40 (1 ½) mit Schlauchanschluss

01 · WARUM DER SCHIEBER NICHT REICHT

Der Schieber füllt Gläser; er speist keine Leitung

Der Flachschieber, mit dem ein Reifetank ab Werk kommt, ist ein flaches Blatt, das hoch und runter geht. Mit einem Glas darunter funktioniert er gut und mit wenig sonst: Es gibt nichts, woran ein Schlauch greifen könnte, und er hinterlässt die Tropfenspur, wegen der es Tropfstopp-Hähne überhaupt gibt.

Die Klappe ändert beides. Sie öffnet und schließt mit einer Vierteldrehung, lässt sich halb offen zum Dosieren stehen, und der Auslauf endet in einer Tülle, fertig für den Schlauch. Von dort aus kommen Umfüllpumpe, Filter oder Abfüllmaschine.

02 · DIE TÜLLE MISST Ø40 AUSSEN

Der Schlauch geht darüber, nicht darunter

Die Tülle misst Ø40 mm an ihrer Außenfläche, der zu bestellende Schlauch hat also Ø40 mm Innendurchmesser. Das ist die häufigste Verwechslung beim Schlauchkauf: „Schlauch 40“ meint den Innendurchmesser, denn der muss über die Tülle passen.

Ein Schlauch mit Ø38 innen geht ebenfalls darauf, wenn man das Ende ein paar Sekunden in heißem Wasser weich macht — nie mit offener Flamme. In beiden Fällen wird die Verbindung mit einer Schelle gesichert, die nicht enthalten ist.

03 · DN 40 IST DIE 1½”-LINIE DES HAUSES

Das Kaliber, in dem die Werkstatt gebaut ist

DN 40 und 1½” sind dasselbe Maß, und es ist das Kaliber, in dem die Honiglinie des Hauses aufgebaut ist: die 40/49-Hähne, die Überwurfmuttern 40×49 und die Schlauchhalter für 40 sprechen alle dieselbe Sprache. Kommt Ihr Tank in 1½” heraus, gehört diese Klappe zu dieser Familie.

Ist die Anlage in 2” ausgeführt, ist dies nicht das Teil: Dieses Kaliber nimmt DN-50-Klappen, die zudem das Kupplungssystem wechseln.

04 · REINIGUNG: DIE SCHEIBE BLEIBT DRIN

Die Klappe sitzt im Durchgang

Eine Absperrklappe schließt, indem sich eine Scheibe im Kanal selbst dreht — Scheibe und Sitz sind also auch dann da, wenn die Klappe offen steht. Bei Honig stört das den Durchfluss nicht, aber es ist die Stelle, an der Produkt stehen bleibt und kristallisiert, wenn man es lässt.

Die Routine ist kurz: gleich nach dem Umfüllen mit heißem Wasser spülen, und zwar bei halb geöffneter Klappe, damit das Wasser beide Seiten der Scheibe überstreicht. Eine Minute, die das Zerlegen erspart.

05 · VOR DEM KAUF

Prüfen Sie, dass der Auslauf Ihres Tanks 1½” (DN 40) ist. Schlauch und Schelle werden separat gekauft.
